PC-8001を今時のVGAカラーモニターへ

PC-8001

PC-8001は1980年代の他のPCと同じでデジタルRGBカラー端子を装備しています。いまやデジタルRGBの入力端子を装備したディスプレイは、なかなか手に入りません。

デジタルRGBをアナログRGBへ変換

解像度が最大640×200ドットで水平同期が15kHzです。PC-98シリーズなどの場合は640×400ドットで24kHzだそうです。いずれも、今時のディスプレイでは正式には対応してません。

ただ、メーカーによっては…製品によっては裏仕様として対応しているモニターがあります。そういったモニターを所有している場合、デジタルRGBからアナログRGBへ端子を変換するケーブルがあればカラー映像を楽しめます。変換は信号線の変換と、直列に150Ωくらいの抵抗が挿入されていて信号レベルの変換も行なっているらしいです。

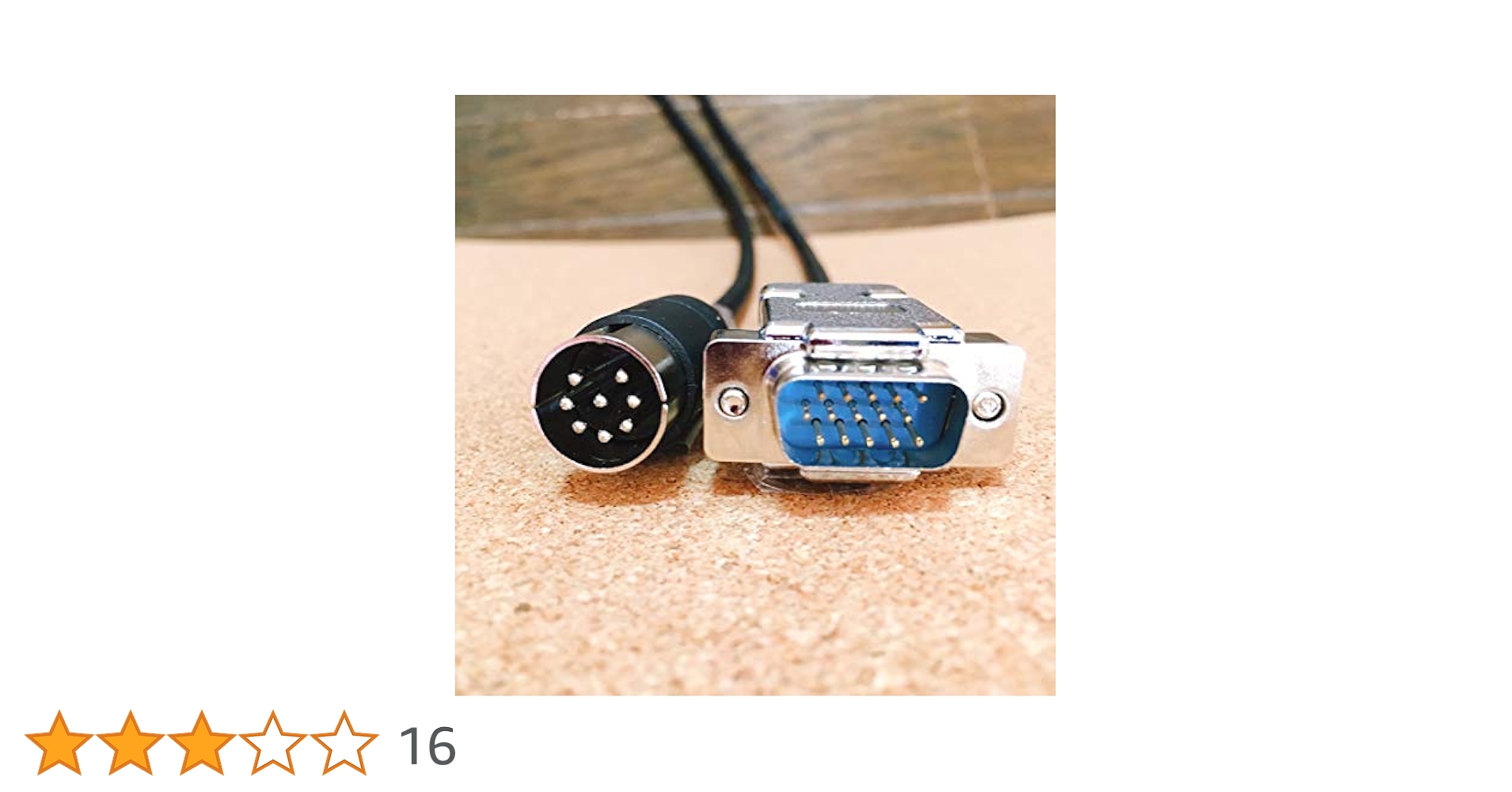

Amazon.co.jp: デジタルRGB8ピン用 アナログモニターケーブル : パソコン・周辺機器
Amazon.co.jp: デジタルRGB8ピン用 アナログモニターケーブル : パソコン・周辺機器

普通のVGAカラー液晶に映したい

真っ当な方法でPC-8001などのカラー映像を、普通のVGAモニターへ接続する場合はアップスキャンコンバーターという装置が必要なようです。かつては電波新聞社(かつて『月刊マイコン誌』などをだしていた)で発売されていたみたいですが、5万円ほどする装置で、販売も終了しています。

知り合いのハード設計を生業にしている友人はFPGAでアップスキャンコンバーターを自作したりしてましたが、私は作れません。

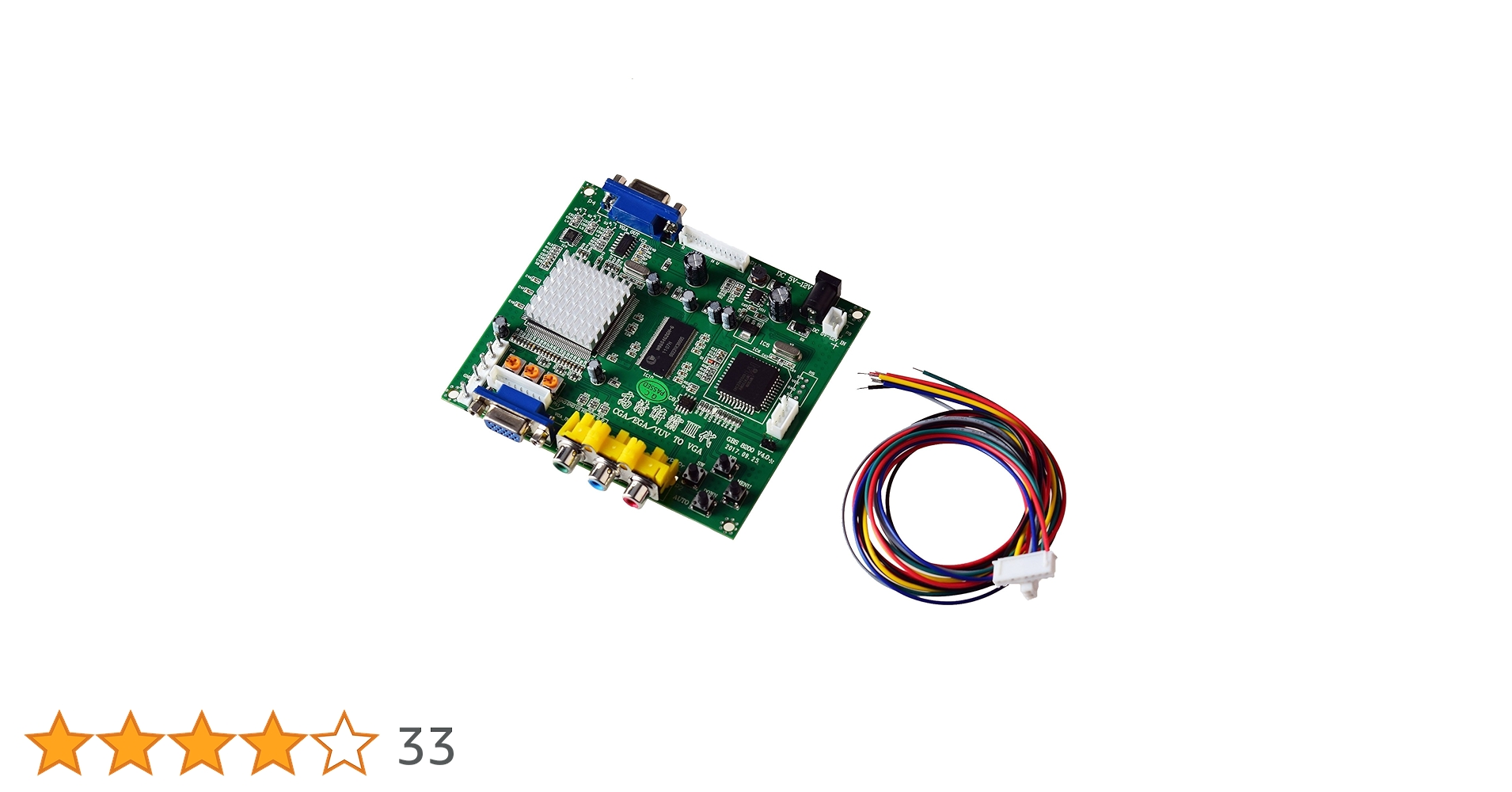

ネットをいろいろと見ていると、Amazonでも売っているアーケードゲーム用基板をモニターへつなげるアップスキャンコンバーター基板(基板のみ)が2000円そこそこで販売されてまして、レトロパソコンでの成功例もある模様。これを接続してみました。

Amazon | Mcbazel アーケードゲーム用 RGB/CGA/EGA to VGA HDゲームビデオ出力コンバーターボード アーケードゲームモニタからCRT LCD PDPプロジェクター変換へ | Mcbazel | 映像編集機
Mcbazel アーケードゲーム用 RGB/CGA/EGA to VGA HDゲームビデオ出力コンバーターボード アーケードゲームモニタからCRT LCD PDPプロジェクター変換へが映像編集機ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

単純に接続ではNG〜複合同期信号が必要

アップスキャンコンバーター基板に入力用VGA、コンポジット端子と、出力用VGA端子がついてます。ダメ元でデジタルRGB-アナログRGBケーブルでPC-8001とつないでみましたが、当然 無応答でした。

アップスキャンコンバーターGBS8200ですが、先人の方の情報によると水平同期と垂直同期を合わせた複合同期信号が必要らしいです。PC-8001は同期信号が分離しています。いろいろとネットをみていたら、南極獅子さんがgithubにUPしている基板をみつけました。

GitHub - antarcticlion/RGBHV_RGBS_CONV: Display/Monitor video signal converter PCB (RGBHV --> RGBS ./ etc. )
Display/Monitor video signal converter PCB (RGBHV --> RGBS ./ etc. ) - antarcticlion/RGBHV_RGBS_CONV

デジタルRGB8ピン、6ピン端子、アナログRGB15ピン端子から複合同期信号をロジックCMOS IC 4070で作ってGBS8200と繋ぐ基板です。

年明けに、FusionPCBの$12.9基板(5枚)で頼んでみました。配送はOCSなのでDHLほどではないですが速いです。
製造から配送〜手元に到着まででおよそ10日くらいでした。国内で陸送となって、地方在住なので+1日多くかかりましたが、シンガポールポスト経由より$5追加しただけで圧倒的に速いです。

つないでみたが表示が安定しない

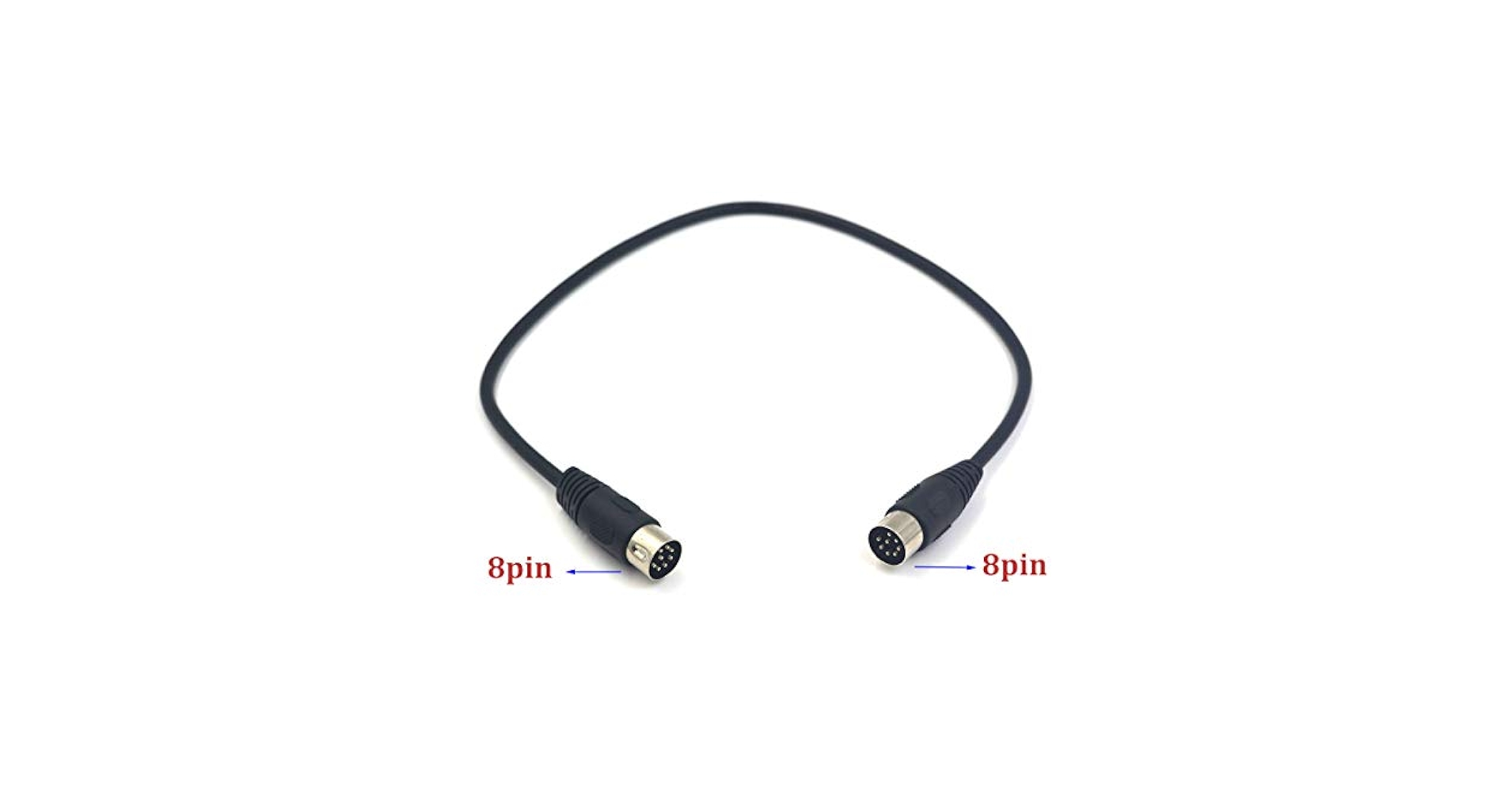

基板が出来上がってきたので、部品を組み付けてGBS8200と接続。モニターをこれまた中華11インチVGA/HDMIモニターにつないでテストしてみました。PC-8001<->南極獅子さん基板の間は標準DIN8ピン オス-オスケーブルでつなぎました。これもAmazonでゲット。MIDI用ケーブルみたいですけど、気にしない。^^)

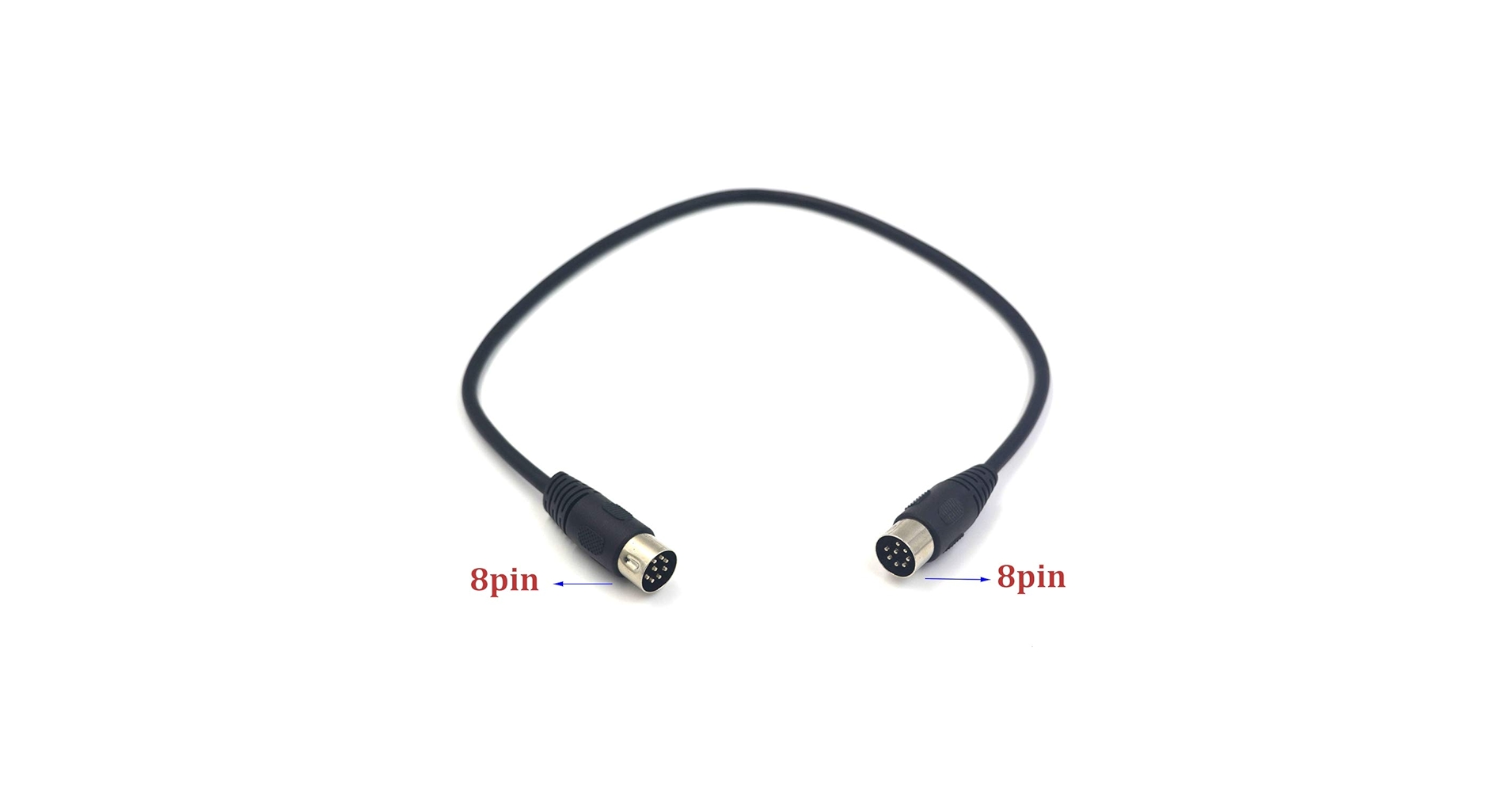

Amazon | Poyiccot DINコネクタ S端子 8ピンオス-8ピンオス MIDIケーブル DIN 8PIN Bang & Olufsen B&O BEOLAB Powerlink MK2 MK3スピーカーケーブル用対応 MIDI延長ケーブル (0.5m) | Poyiccot | ホームオーディオアクセサリ
Poyiccot DINコネクタ S端子 8ピンオス-8ピンオス MIDIケーブル DIN 8PIN Bang & Olufsen B&O BEOLAB Powerlink MK2 MK3スピーカーケーブル用対応 MIDI延長ケーブル (0.5m)がホームオーディオアクセサリストアでいつでもお買い得。当日お急ぎ便対象商...

南極獅子さん基板とGBS8200アップスキャンコンバーターの間はXHコネクタで接続します。ここはGBS8200基板に付属のケーブルのもう片方の先にXH8ピンコンタクトを接続してあげる必要があります。以前圧着工具を買ってあったので、それでケーブルを作成しました。

XHコネクタ ベース付ポスト トップ型 8P B8B-XH-A(LF)(SN): ケーブル・コネクタ 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,LED,マイコン,電子工作XHコネクタ ベース付ポスト トップ型 8P B8B-XH-A(LF)(SN)秋月電子通商 電子部品通信販売

電源は南極獅子さん基板に5V ACアダプタを接続。2ピンのXHコネクタでGBS8200へ供給します。GBS8200からVGA液晶モニターへはいつものDサブ15ピンケーブルで接続します。

GBS8200は基板とXHコネクタがついたケーブルだけでマニュアルの類はついてこなかったのですが、ボード上のタクトスイッチ4つにシルクでMENUとかUP/DOWN等の記述があるので、いろいろとメニューを出して設定してみました。上記写真の通り、11インチ中華液晶では色がピンクだったり、表示位置が縦にだいぶズレちゃったりしてしまいました。あとはいったん表示されるけどハングアップしたりする事象が多発….なんでやー?という状態でした。

で、別のモニター SONYの17インチ(1280×1024)モニターでトライしたところ、ちょっとズレたりしますが わりと安定。モニターの許容度の問題 ????と思っていました。

安定しないのは分圧が必要

同じアップスキャンコンバーター基板を、FPGAでアップスキャンコンバーターを自作した知人にも勧めておいたのですが、その方からの情報でどうも基板上の部品を見てみるとGBS8200は3.3V駆動のようだとのこと。
複合同期信号については基板上でプルダウンしているだけなので、直列に抵抗器を入れて分圧して3.3Vにあわせたほうが良いというアドバイスをもらいました。LSIのVddが3.3VのところにデジタルRGBから作り出した複合同期信号をそのまま入れていたので4V以上の電圧がかかっていたと思われます。

インターネットを検索してみると同じようなアドバイスを書かれている方がいらっしゃいました。
この方はAmigaをVGAモニターにつなごうとされているようです。同期信号に680Ωを直列に繋がないとダメだでー、と書いてあるように思います。

Do not connect the sync output of an Amiga or a LM1881 sync stripper direct to a GBS-82XX board. Both devices have a logic 1 level of >4.6V! The maximum input voltage for the TVIA-5725 device is 3.6V. If you exceed the absolute maximums, you start activating the ESD protection diodes on each input, never a good idea. The excess voltage is clamped to the device internal supply by these diodes, so the 3.3V internal (to the TVIA-5725 device in this instance) gets spikes every time the input is exceeded, pulling up it’s supply.This does affect the normal operation of the device and reduces reliability. Simply connecting the CSYNC output of an Amiga or the Composite sync output of an LM1881, to the GBS-82XX board, via a 680 ohm series resistor, removes this problem. I measured a signal amplitude of 3V.

https://ianstedman.wordpress.com/gbs-82xx-experiments/

また、以下の方は参考の回路図も添付されていまして。たしかに同期信号入力には1kΩのプルダウン抵抗(R34)がついているだけとなっているようです。また、電圧が高いとLSIがハングするということみたいです。

https://electronics.stackexchange.com/questions/331214/ega-display-converting-to-vga-screens-shaking

今回わたしがAmazonで購入したGBS8200アップスキャンコンバーター基板を虫眼鏡で見てみると、上記のR34が2.2kΩとなっていました。どこかの時点で仕様が変わったみたいです。知人のアドバイスどおり、南極獅子さんの基板のCMOS4070チップで作っている複合同期信号の出力からのパターンをカットして1.2kΩを直列に入れ分圧してみることに…
南極獅子さんの基板は空きスペースにユニバーサル基板パターンが配置してあるので、ちょっとした改造はラクチンです。

無事PC-8001カラー出力!!

複合同期信号の抵抗分圧出力対応を実施したおかげで、11インチ中華液晶モニターでも安定してPC-8001カラー映像を映すことができるようになりました。
これで、むかしのゲームなどを打ち込んで遊ぶ環境ができました。やった〜♫ やはりゲームはカラーじゃないと楽しくないですね。

コメント

  1. チバアタル より:

    普通の地上波テレビの映像信号ピンにつないで表示するのはだめですか?

    • kuninet より:

      PC-8001の場合、黄色いビデオ端子に繋ぐ方法だと白黒階調表示になっちゃうんですよ。(;ω;)

  2. チバアタル より:

    トレースに成功! 貴重な情報をありがとうございました。

    南極獅子さんの基板の部分は基板の画像から回路を書き、手持ちの74LS86と150Ω×3、630Ω(R34が1kΩなので)の抵抗をユニバーサル基板(30×45mm)に組みました。
    ケーブルはその基板に直付けです。セットしてPCの電源を入れるとあっさり表示、カラーに
    すると おお! 液晶モニタがカラー表示だ。

    普通の地上波テレビの映像信号ピンにつないで、、、は小生の勉強不足でした。

    • kuninet より:

      チバアタルさん、
      な、なんと画像から回路図を。すごい。
      githubにある南極獅子さんのリポジトリにKiCAD用のデータもありますです。

      カラーでましたか! 良かったです! やっぱりカラーがでると楽しいですよね!!

  3. JIN より:

    普通のLCD Monitorでも画面が見えますか。

    • kuninet より:

      JINさん、こんにちは
      はい、BLOG記事の写真にうつっているのも、普通の安価なアナログ入力がある液晶モニターです。
      モニターによっては、若干 表示位置の調整が必要かもしれないですけど、ちゃんとうつりますよ。

      • kuninet より:

        ちなみに、オレンジピコショップさんで部品セットなんかも出しておられますので、ご参考まで。
        いろいろとケーブルを自作したり、AmazonとかでDINケーブル買ったりしなくて良いのが楽ちんかもです。

        https://store.shopping.yahoo.co.jp/orangepicoshop/pico-k-033.html

        • JIN より:

          yahooを通じて買い物をしました。
          本当にありがとうございます。

          • kuninet より:

            いえいえ、
            オレンジピコショップの部品セットがあれば、あとは AmazonなどでGBS8200をゲットするとアナログRGBに映せますね! 頑張ってください〜♫
            PC-8001ですか?

  4. JIN より:

    私はPC-9801です。

  5. JIN より:

    お勧めしてくださった製品が到着して組み付けをしました。
    https://store.shopping.yahoo.co.jp/orangepicoshop/pico-k-033.html

    でも、自分だけなのか、画面の上下に揺れたり、何枚も重ねて見えますが、解決する方法はありますか?

    • kuninet より:

      わたしの記事では固定抵抗器を使って分圧してますが、オレンジピコショップの基板では半固定抵抗がついていると思います。同期信号について5VでGBS8200に入れると ヘンテコな動作をします(3.3V入力らしいです)ので調整が必要と思います。

      わたしがPC-8001でVGAモニターに映したときは、表示位置が変だったりしたので、GBS8200のマニュアルをネットを探して以下のようなものをみつけて、基板についたタクトスイッチをおしてGBS8200のメニューを出しながら映像調整しました。

      https://cdn.shopify.com/s/files/1/0008/4262/9179/files/GBS-8200_VGA-CGA_Manual.pdf

      PC-9801のデジタルRGB(DIN8ピン)のアサインはPC-8001と同じなので、信号的には同じだと思いますが….
      あとは、解像度が違うので、PC-8001は同期周波数が15kHz、PC-9801だと24kHzと違うのでGBS8200側の設定かもしれないです。

      GBS8200のメニューで、VGAモニター側の解像度設定をいじったり(1024×768にしたり??) いろいろと設定変更して試したと思います。
      いろいろと設定してみてください。

      • JIN より:

        いろいろ設定してみましたが、ダメですね。
        他の方法を探してみなければならないようです。
        どうも。

        • kuninet より:

          Twitterを見ていると、デジタルRGB(DIN9ピン)の24kHz デジタルRGBで、GBS8200でVGAモニターに投影成功した方もいらっしゃるようでした。(シャープX1とか、PC-8801とか…)
          いろいろと試してみてください。
